为何HMI触摸屏优于物理按钮面板

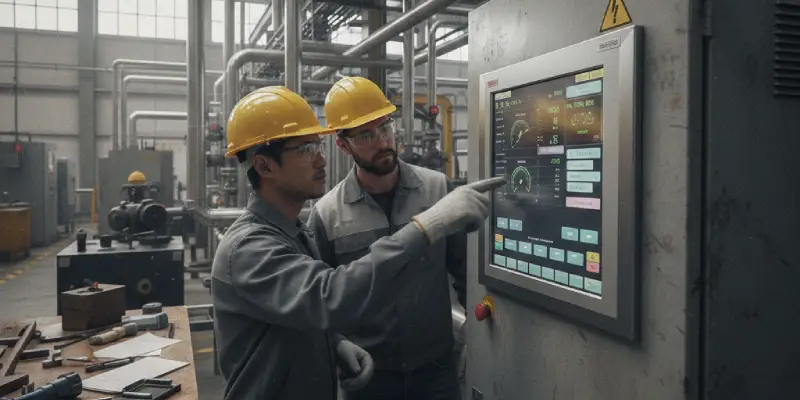

HMI触摸屏提供可视化操作界面控制。其液晶显示屏可在单一屏幕上呈现系统状态。操作通过触控输入管理自动化系统。
实时监控每日提升生产效率。可视化反馈使操作错误减少60%。单块HMI屏幕可替代数百个物理按钮。
制造工厂采用HMI进行流程控制。包装生产线通过触控管理配方变更。食品生产实现温度与压力的持续监测。楼宇系统轻松控制暖通空调及照明设备。
触控类型涵盖电阻式与电容式方案。屏幕尺寸从4英寸至21英寸不等。协议支持多品牌PLC设备无缝对接。
60%的错误率降低源于清晰的视觉反馈。操作可直观查看设备状态与控制参数，彻底消除物理按钮操作中的猜测成分。
人机界面触摸屏基础知识
人机界面触摸屏的功能
人机界面触摸屏通过图形和数据展示系统状态，操作可通过直接触摸控制自动化系统。
传统控制面板需要大量物理按钮和开关，不仅布线复杂且占用空间。人机界面触摸屏将数百个控制功能数字化整合，单一屏幕即可完成多种操作界面任务。
核心功能：
- 实时显示工艺数据及趋势
- 通过可视化图形展示设备状态
- 支持触控式操作控制
- 记录历史数据供分析
- 超限值时触发报警
HMI的物理按钮优势
物理按钮仅适用于简单控制任务。复杂自动化系统需要更优的操作界面。HMI触摸屏能清晰呈现海量数据。
更换按钮功能需重新布线面板并停机，耗时数小时至数日。HMI屏幕仅需软件更新即可完成，数分钟内即可完成更新。
关键差异对比：
| Feature | Physical Buttons | HMI Touch Screen |
|---|---|---|
| Data Shown | Very Limited | Unlimited |
| Change Cost | High (rewiring) | Low (software) |
| Panel Space | Large | Small |
| Error Rate | Baseline | 60% Lower |
| Training Time | Long | Short |
物理按钮限制显示内容，HMI屏幕可呈现无限数据点。这种灵活性既节省时间又减少失误。
HMI应用触摸屏类型
电阻式触摸效果最佳
电阻式触摸响应任何输入压力，支持手套及工具操作。工业操作尤为重视这种灵活性。
五线电阻式触摸屏寿命达3500万次触控循环。化学接触不影响触控性能，多年使用精度稳定。
核心优势：
- 兼容任意厚度手套
- 支持工具及触控笔操作
- 成本低于电容式
- 恶劣环境下经久耐用
- 表面清洁流程简便
电容式触控 现代感十足
电容式触控通过检测手指电信号工作。多点触控手势实现便捷操作模式。硬质玻璃表面抗刮擦性能优异。
PCAP型支持10点同时触控。响应时间低于10毫秒。现代人机界面系统更倾向采用此类型。
核心优势：
- 支持多点触控与手势控制
- 更佳光学透光性
- 卓越触控响应速度
- 超6000万次触控寿命
- 现代用户界面体验
类型选择指南：
| Feature | Resistive | Capacitive |
|---|---|---|
| Glove Use | Any thickness | Thin gloves only |
| Multi-Touch | Single point | 10 simultaneous |
| Cost | Lower | Higher |
| Strength | Excellent | Very Good |
| Best Use | Heavy industry | Clean operations |
人机界面触摸屏选型关键参数
屏幕尺寸至关重要
小尺寸屏幕（4-7英寸）适用于简单控制任务。中尺寸屏幕（10-15英寸）满足多数工业需求。大尺寸屏幕（17-21英寸）可处理复杂工艺显示。
根据所需数据密度选择尺寸。过小屏幕易引发阅读困难与操作失误，过大屏幕则浪费宝贵的控制面板空间。
显示分辨率与亮度
800×480标准分辨率适用于小尺寸屏幕，全高清分辨率(1920×1080)更适合大尺寸显示。更高分辨率可清晰呈现密集数据。
高环境光环境下亮度至关重要。标准显示屏输出250-350尼特，工业HMI需至少400-500尼特，阳光可读设备可达1000+尼特亮度。
工作温度范围
商用级HMI工作温度为0°C至40°C。工业级设备工作范围为-20°C至60°C。食品加工厂需扩展温度规格。
请核查实际安装环境温度条件。周边设备产生的热量会影响HMI性能。冷库作业需配备专用低温显示器。
通信协议支持
以太网/IP协议可连接艾伦-布拉德利PLC。Modbus TCP提供广泛的多厂商支持。Profinet协议适用于西门子自动化平台。
多协议HMI设备提供最大系统灵活性。PLC品牌变更无需更换HMI，可实现长期成本节约。
我们的智能TFT LCD模块内置CPU、闪存及触摸屏。UART串行接口可轻松连接任何MCU平台。服务客户逾3000家，包括西门子、蒂森克虏伯等企业。
自动化系统中的HMI应用
制造过程控制
数控加工中心广泛采用HMI触摸屏。操作可实时监控主轴转速与刀具位置，触控界面实现参数快速调整。
装配线系统需多工位过程监控。单台HMI即可整合多工序控制，集中满足所有操作界面需求。
食品饮料生产
包装设备通过HMI管理配方。不同产品需独特操作参数，触摸屏支持即时配方切换。
温压监测保障产品质量。HMI实时可视化趋势数据，操作能在废品产生前发现潜在问题。
水处理厂
泵控系统需精准流量监测。HMI持续显示流量与压力值，自动报警系统及时通知异常状况。
化学加药需极高比例控制精度。触控界面可精确调节加药速率，历史记录追踪处理过程效果。
楼宇自动化系统
暖通空调系统采用HMI实现分区气候控制。触摸屏可按建筑区域调节温度设置。内置能耗监测功能降低运营成本。
照明控制系统与HMI平台协同工作。自动排程功能按时段调控照明。通过简易触控界面可实现手动覆盖操作。
特定作业需求：
| Job Type | Screen Size | Touch Type | Critical Features |
|---|---|---|---|
| CNC Machining | 10-15″ | Resistive | Heavy glove support |
| Packaging Lines | 15-21″ | Capacitive | Multi-recipe ability |
| Water Treatment | 10-15″ | Either type | Trend display |
| Building HVAC | 7-10″ | Capacitive | Schedule control |
十四年经验揭示的六大HMI选型误区
误区1：屏幕尺寸无法满足数据需求
某化工厂安装7英寸HMI屏幕。其工艺需同时显示40个数据点。操作需频繁切换多个屏幕。
微小数值显示导致关键读数错误。批量处理时操作将数值1.5误读为15，造成价值5万美元成品报废。
更换12英寸屏幕后完全杜绝了此类错误。15台大尺寸屏幕仅增加8000美元成本，相较持续的产品损失，该投资更为经济。
首要任务是完整规划数据布局需求：统计所有需同步显示的关键参数，预留30%容量余量以备系统扩展，并在最终采购前进行操作测试。
错误二：通信协议选错
某食品加工厂采购25台HMI设备时，基于主观判断指定了Ethernet/IP协议。但其现有PLC基础设施完全采用Modbus TCP协议。
协议转换硬件每台HMI设备需额外花费200美元，转换器总投资达5,000美元。安装人工成本又增加了3,000美元。
多协议HMI设备每台仅需多支付150美元。项目初期价格差额总计3,750美元。他们花费8,000美元来避免3,750美元的支出。规格规划失误导致4,250美元无谓浪费。
下单前务必核实实际PLC通信协议。仔细检查所有连接的自动化设备。考虑未来扩展与升级计划。多协议能力可提供宝贵的长期灵活性。
错误三：防护等级低于环境要求
某乳品加工厂安装了IP54防护等级的人机界面屏幕。其卫生流程包含高压水冲洗。仅三个月内水分就渗入设备内部。
触摸响应出现异常且完全不稳定。多台屏幕彻底失效需紧急更换。8台设备的总更换成本超12,000美元。
IP65级HMI每台仅贵120美元。项目总价差仅960美元。合理规格可避免11,000美元维修费。务必使防护等级匹配实际清洁流程。
食品加工需至少IP65防护等级，户外安装需IP66或IP67规格，化学环境可能需要定制密封解决方案。在规格阶段需测试实际清洁方法。
错误四：未规划软件更新能力
某包装设备制造商采购基础版HMI设备，30台屏幕每台节省100美元。但这些屏幕缺乏USB或网络更新功能。
两年后生产线设备大幅更新，每次软件升级需技术人员逐台维护HMI，单屏升级成本150美元，累计耗费4500美元。
支持网络升级的HMI单价仅高出100美元。项目初期价格差额为3000美元，远程升级功能节省1500美元并避免停机损失。短期节省反而导致长期额外成本。
项目启动时务必明确要求远程更新功能。网络更新可消除技术人员差旅及停机时间，USB更新则适用于离线系统需求。规划产品使用寿命应为5-7年。
错误五：TFT液晶屏背光寿命过短
某纺织厂采购经济型HMI设备，实现24小时不间断生产。其背光规格仅支持30,000小时运行。
仅14个月后屏幕亮度明显衰减，操作无法清晰读取数据显示。因可读性问题导致生产错误率立即上升25%。
该厂更换20台HMI屏幕，每台成本450美元，总更换费用达9,000美元。更换期间的生产停工额外造成6,000美元损失。
工业HMI背光应指定50,000+工作小时。这可确保在24/7不间断运行下使用5-7年。现代LED背光设计能延长使用寿命。采购过程中务必核实实际背光规格。
计算设备年总运行时长。将背光额定值除以年运行时长即可得出预期寿命。据此确定预计更换年限，并在完全失效前安排主动更换。
错误6：触摸屏校准漂移问题
某汽车零部件制造商安装了40台HMI设备，选用当时最低成本的电阻式触摸屏。单价80美元的成本节约看似诱人。
18个月后触摸校准严重漂移，操作需偏移目标点5毫米进行触控，导致频繁误触和控制失误。每月需耗时15分钟/屏进行重新校准。
每年每屏校准人工成本达200美元，总校准费用高达8000美元。项目初期节省成本仅3200美元，劣质规格导致每年额外支出4800美元。
优质电阻式触摸屏可保持多年校准精度。工业级触控控制器彻底消除漂移现象，内置温度补偿功能确保全环境精准运行。额外投入50-80美元即可获得长期稳定性能。
我在多次安装中反复观察到此问题：经济型触控控制器在12-18个月内出现漂移，而优质控制器可保持5年以上精度。微小的初始价格差异能带来快速回报。
HMI编程与设置考量
软件平台选择
不同HMI制造商提供各异的软件开发工具。部分平台提供完全免费的许可，其他平台则需按座位数支付年度许可费。
免费软件平台可降低项目总成本，而商业平台通常提供更优质的技术支持。评估软件的长期综合成本影响。
图形开发策略
基础监控任务适用简易图形。复杂流程需借助精细化可视化呈现。动态动画能直观展示设备运行状态。
预制图形库可大幅缩短开发周期。定制图形能精准呈现特定设备特性。需在开发进度与定制需求间寻求平衡。
数据记录功能
内置记录功能可自动捕捉趋势数据。外部记录系统提供扩展存储容量。云端记录实现远程监控能力。
根据数据采集速率规划存储容量。高速工艺将产生海量数据。需设置历史数据的定期外部归档机制。
即刻降低错误与成本
HMI触摸屏可减少60%的操作失误。选择与数据展示需求匹配的屏幕尺寸。验证协议是否与PLC基础设施兼容。根据运行环境选择合适的IP防护等级。明确更新能力以保障长期灵活性。合理规格可避免数千美元的浪费成本。
