防水工业显示屏的重要性
工业环境中，显示屏常暴露于水、灰尘、化学物质、振动及极端温度中。标准显示器在此类条件下极易损坏。防水工业串口屏通过坚固结构、密封外壳及可靠的长寿命组件解决了这一难题。
STONE Technology历经14年研发，推出集成CPU、闪存及触摸屏的工业级TFT LCD模块，其串行接口兼容STM32、Arduino等MCU系列。本文深入探讨工程师常忽略的实际应用标准与部署挑战。
解读防水显示技术
IP与NEMA防护等级基础
IP等级体现工业串口屏的固液防护能力：
- IP65 – 防尘，抗低压水柱
- IP66 – 抗全方位高压水柱
- IP67 – 可承受1米深度短时浸没
- NEMA 4X – 增强耐腐蚀性，适用于化学环境
安装密封垫与边框的重要性
前部密封垫可防止水分渗入显示器。不锈钢框架——304型适用于常规工业场景，316L型适用于酸性食品加工环境——确保长期耐用性。边框的微小间隙都可能导致湿气侵入并损坏内部组件。
耐温性与元件选型
工业显示器通常工作于–20°C至+70°C，而扩展温度型号可处理–30°C至+80°C。运输及仓储环境需更宽广的存储温度范围。
长寿命组件至关重要：工业级电容、电阻及集成电路具备更优耐热性与更低故障率。
确保完全防水安装
即使显示器正面达到IP66防护等级，若背面连接器或外壳未密封仍可能渗水。需采用密封电缆接头、IP等级连接器及防风雨外壳。安装人员忽视背面密封常导致设备故障。
工业应用关键特性
高亮度实现阳光下可视性
- 室内：250–350尼特
- 室外遮阳环境：700–1000尼特
- 直射阳光：1500–2500+尼特
更高亮度意味着更大热量与功耗——需相应规划散热方案。
光学粘合提升清晰度
光学粘合消除层间气隙，可优化：
- 阳光可读性
- 抗震性能
- 潮湿环境防雾表现
触控屏技术
- 电容式触控——支持手套操作，可穿透厚玻璃，多点触控
- 电阻式触控——防水性更强但响应迟钝；戴手套操作效果差
- 声表面波触控——光学透明但遇水滴时失效率高
请根据运行环境选择技术方案。
长期可靠性
LED背光寿命通常为50,000–100,000小时。采用热管与铝制散热器的无风扇设计通过消除活动部件提升可靠性。
总体拥有成本
坚固防水串口屏前期成本虽高，但可避免停机、减少维护且使用寿命显著延长。在恶劣环境中，工业显示器五年周期内的成本效益几乎总是优于消费级显示器。
常被忽视的选型挑战
1. 温度波动时的冷凝管理
IP防护等级无法阻止显示器内部在温度急剧变化时形成湿气。
实际案例：
冷库（-25°C）中的IP66显示器在除霜周期因内部冷凝开始故障，三个月内出现锈蚀和功能失效。
解决方案：
- 在密封外壳内使用干燥剂
- 加装内部加热器维持高于露点温度
- 对PCB板涂覆防潮涂层
- 安装干燥剂呼吸孔实现压力平衡
工程师必须考虑热循环因素，而不仅是稳态温度。
2. 改造项目中的宽高比不匹配
用16:9宽屏显示器替换4:3显示器可能导致内容变形并破坏触控对位。
实际案例：
某工厂将15英寸4:3屏幕升级为15.6英寸16:9屏幕。其人机界面（HMI）按4:3比例设计，导致按钮变形、触点偏移，所有工作站均需进行软件修改。
解决方案：
采购前确保串口屏原生纵横比与HMI内容布局匹配。
行业应用场景
食品加工
每日高压冲洗需采用NEMA 4X防护等级显示器，配备不锈钢外壳。光滑边缘设计可防止细菌滋生。
户外数字标牌
显示器需耐受雨水、灰尘、积雪、紫外线及极端温度，同时确保阳光下可读性。

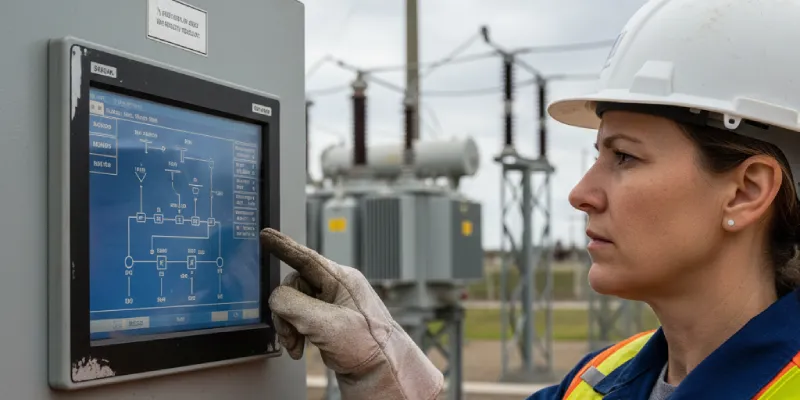

工厂与自动化
面板安装显示器需抗振动、冷却液雾气及金属粉尘。触控屏控制可减少污染点。
船舶与运输
显示器需应对海水腐蚀、冲击、阳光可读性、调光控制及宽视角要求。
如何选择合适显示器
1. 明确实际使用环境
IP65防护等级适用于飞溅环境，IP67适用于浸没环境。过度配置将增加成本。
2. 匹配人机界面（HMI）的宽高比
4:3、5:4、16:9及16:10等比例各具适用场景
3. 仅指定必需温度范围
宽温显示器成本更高——仅在必要时选用
4. 选择适配亮度
依据实际光照环境选亮度，勿以最大值为准
5. 考量安装方式
面板嵌入式、开放式框架或VESA壁挂安装均影响成本与密封可靠性。线缆走线和背部密封至关重要。
结论
选择防水工业液晶屏不能仅看规格表。虽然IP防护等级、亮度和温度范围是关键，但结露管理和宽高比兼容性往往决定实际应用的成功与否。
通过采用优质组件、合理热设计及完善环境防护，工业显示器可实现多年稳定运行。综合考虑全生命周期成本能确保长期节省开支并减少故障。前期选用正确的防水显示器可避免后期高昂的维修成本。
